Объясняем что такое полиномиальное сглаживание углов и где это применяют

Polynomial corner blending (полиномиальное сглаживание углов) — это метод планирования траектории в системах управления движением (в том числе сервоприводах и ЧПУ), который позволяет сглаживать резкие изменения направления (углы) между сегментами траектории с помощью полиномиальных кривых.

Что это значит в контексте сервоприводов:

Когда сервосистема должна переместить объект по траектории, состоящей из нескольких прямых сегментов (например, отрезков пути в координатной системе), резкие углы между этими сегментами вызывают мгновенные скачки ускорения. Это плохо, потому что:

• вызывает рывки (jerk),
• создает механические вибрации,
• требует высоких ускорений и торможений,
• может снизить точность и ресурс оборудования.

Как работает Polynomial Corner Blending:

Вместо жёсткой остановки в углу и резкого поворота:

1. Система определяет переходную зону между двумя сегментами.
2. В этой зоне вставляется полиномиальная кривая (обычно 3-го, 5-го или 7-го порядка), которая соединяет сегменты с заданной плавностью.
3. Это позволяет:
   • сохранить непрерывность скорости и ускорения (а иногда и рывка),
   • уменьшить нагрузку на приводы,
   • повысить качество траектории и скорость обработки.

Пример:

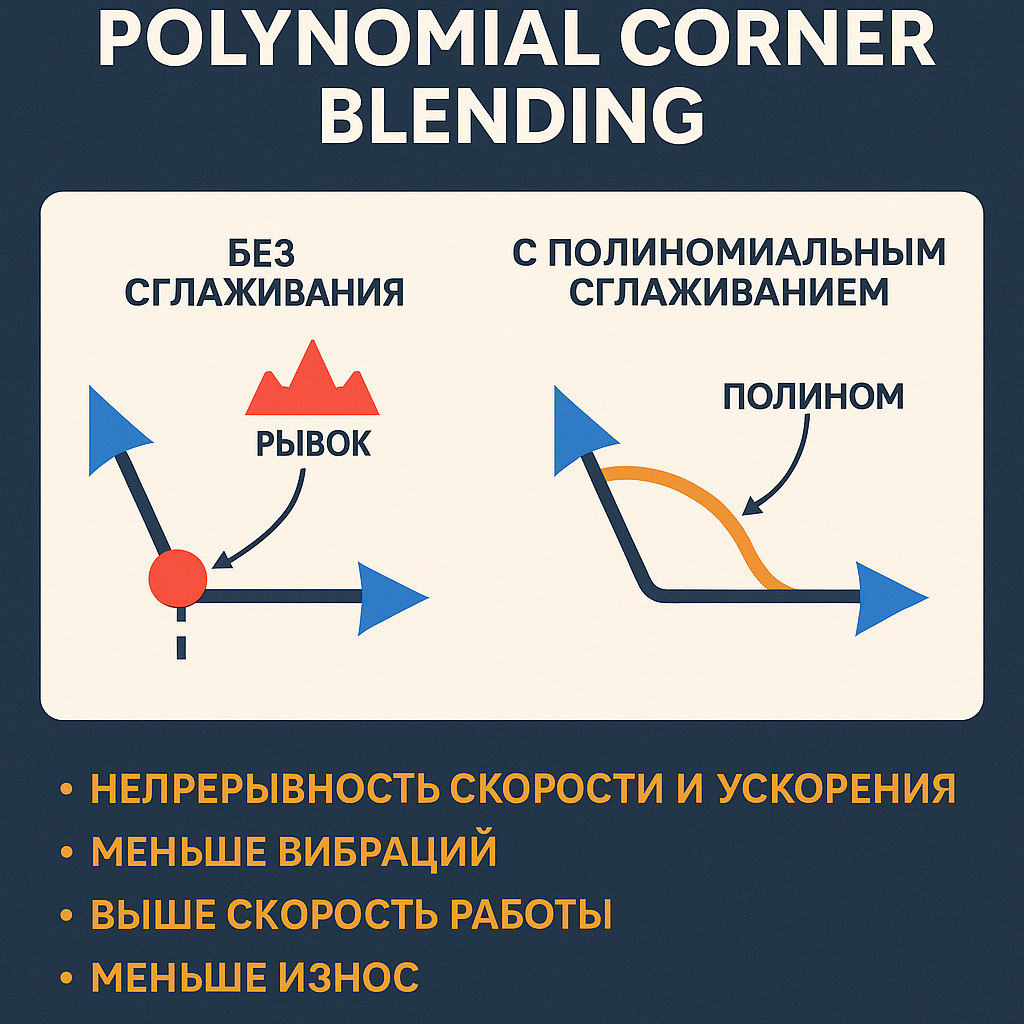

Допустим, траектория состоит из двух отрезков под углом 90°:

• Без сглаживания: привод делает паузу, меняет направление → резкий пик ускорения.
• С полиномиальным сглаживанием: поворот проходит по округлой дуге, заданной полиномом → плавное движение.

Где применяется:

• CNC станки,
• роботы (особенно картезианские и SCARA),
• 3D-принтеры,
• упаковочные и сборочные линии,
• любые системы, где важны плавность и точность движения.

Сравнение с другими методами:

В виде опции это часто доступно в платформах параметрирования и программирования таки х TwinCAT, Siemens, FANUC, ELMO под названиями опциий: "corner rounding", "blend time", "spline interpolation", "jerk-limited motion profile" и др.
